文章摘要

半导体产业作为现代科技与工业的基石，对经济、科技和政治领域具有深远影响。半导体技术的进步直接定义了人类文明的边界，其重要性不仅体现在信息产业的核心地位，还体现在与全球GDP增长的强相关性。每1美元的半导体产值可撬动下游超过10倍的经济收益，带动上下游产业发展，创造大量就业岗位。科技层面，半导体是信息技术革命的核心驱动力，推动计算机、智能手机、通信设备等关键组件的性能提升，并在工业自动化、能源、汽车等领域发挥重要作用，提升各行业的生产效率与智能化水平。

在政治领域，半导体已成为地缘政治博弈的重要工具。美国通过《芯片与科学法案》、出口管制措施以及组建Chip 4联盟等方式，试图巩固其在全球半导体价值链中的主导地位，这引发了全球半导体供应链格局的变动，促使其他国家加大对半导体产业的重视与布局。2024年全球半导体市场规模预计达到6559亿美元，较2023年增长21%，预计2030年将超过1万亿美元。AI基础设施建设需求（尤其是GPU和AI处理器）及存储芯片产值增长超70%，成为推动市场增长的主要动力。

半导体产业链是一个精密运转的庞大生态系统，涵盖EDA & IP、设计公司、晶圆代工、封装测试、设备材料等核心环节。EDA（电子设计自动化）是集成电路设计的核心软件工具，被誉为“芯片之母”，2024年全球EDA市场规模约150亿美元，支撑着超6000亿美元的半导体产业。IP（知识产权核）是预先设计、验证的电路功能模块，2024年全球IP市场规模78亿美元，其中处理器IP占47%，主要由Arm主导。EDA和IP共同构成了现代芯片设计的基石。

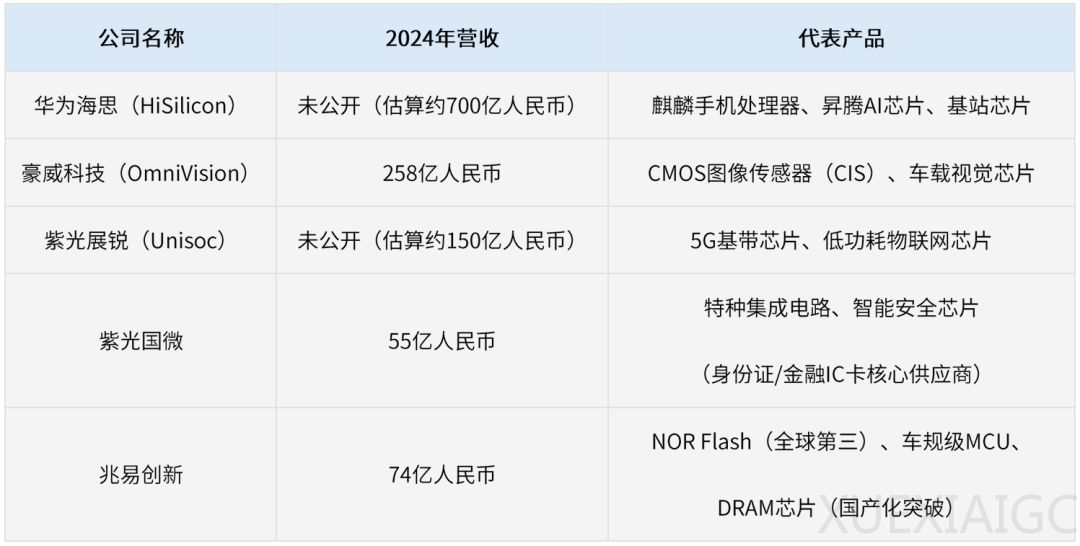

Fabless（无晶圆厂设计公司）是半导体产业链的关键创新模式，企业聚焦芯片设计、验证及IP开发，剥离晶圆制造、封装测试等重资产环节，交由专业代工厂完成。这种轻资产运营模式显著降低了技术迭代成本，使企业能灵活响应市场需求，2024年全球Fabless市场规模达2150亿美元，占IC行业总营收的32.9%。然而，Fabless模式的核心挑战在于技术自主性，7nm以下先进工艺依赖台积电/三星产能，地缘政治风险下可能面临断供。RISC-V开源架构的兴起为中小Fabless企业提供了突破ARM/IP垄断的新路径。

晶圆代工（Foundry）是半导体产业链的核心制造环节，企业专精于芯片物理生产，为Fabless设计公司或IDM企业提供晶圆加工服务。代工厂依据Fabless的设计图纸，完成硅片加工、光刻、蚀刻等超千道工序，掌握7nm以下先进工艺，2025年全球12英寸晶圆月产能预计突破3000万片。晶圆代工模式通过专业化分工，显著降低行业进入门槛，推动全球技术创新与产能集中化。

封装测试是半导体制造的核心后道工序，对晶圆切割后的裸芯片进行物理封装与电气性能验证。封装环节包含切割、焊线/倒装焊接、塑封成型等步骤，将裸片装配至基板并添加外壳，形成可直接焊接至电路板的独立芯片。测试环节则通过探针台、测试机等设备，对封装后的芯片进行功能验证、性能测试及可靠性考核，筛除缺陷品并分级标注性能参数。

半导体设备与材料是支撑整个半导体产业链的基础要素。半导体设备指在芯片设计、制造、封装及测试全流程中所需的精密仪器和工具，技术壁垒高，涉及纳米级工艺控制，且资本投入巨大。半导体材料则是制造芯片的物理基础，包括基体材料、制造材料及封装材料。设备与材料协同推动产业升级，设备决定工艺精度，材料保障芯片可靠性。2024年全球设备市场规模超2500亿美元，材料市场占比约32.9%，地缘政治下国产化需求迫切。

半导体产业的未来发展将继续受到技术进步、市场需求和地缘政治的多重影响，全球供应链格局的变动将促使各国加大对半导体产业的投入与布局。
