特色工艺，台积电怎么看？

80 0 0

文章摘要

随着半导体行业面临制程微缩的物理极限和成本上升的挑战，传统工艺升级的红利逐渐减少，行业开始转向多元化创新路径。其中，先进封装技术和特色工艺成为推动半导体产业发展的关键力量。特色工艺通过定制化、多样化的制程优化，聚焦特定应用场景，在汽车电子、工业控制、物联网等领域展现出显著优势。全球特色工艺市场规模已突破500亿美元，年复合增长率达15%，远超行业平均增速。

台积电作为全球领先的晶圆代工厂，凭借其丰富的特色工艺组合，在多个技术领域树立了标杆。其特色工艺涵盖汽车电子、超低功耗物联网、射频、嵌入式非易失性存储器（eNVM）、高电压显示、CMOS图像传感器和电源IC等，为全球半导体产业的多元化发展注入了关键动能。在汽车电子领域，台积电通过N7A、N5A、N3A等先进逻辑技术，支持ADAS、自动驾驶和智能座舱的高可靠性和长生命周期需求。同时，其BCD-Power工艺为汽车电源管理和工业控制提供高压解决方案。

在低功耗与物联网领域，台积电的N4e工艺针对超低功耗物联网AI设备优化，结合嵌入式非易失性存储器（eNVM），实现高效能与低成本的平衡。射频技术方面，台积电的先进RF CMOS技术提升了无线通信和数据传输速度，满足边缘AI对复杂性和功耗的需求。此外，台积电在显示技术、CIS产品等领域也推出了创新解决方案，如FinFET HV平台和LOFIC像素设计，显著提升了显示驱动IC的性能和动态范围。

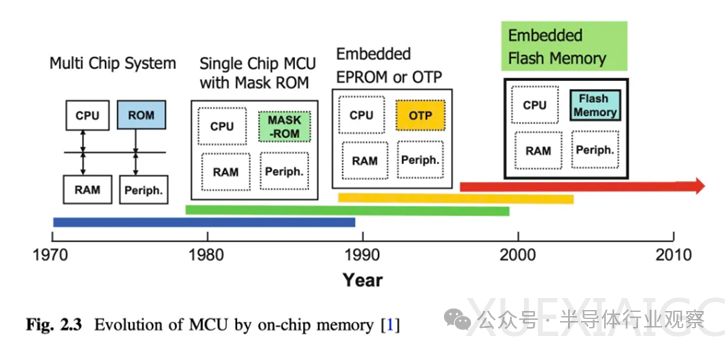

台积电在eNVM领域的突破尤为引人注目。通过车规级RRAM和低功耗MRAM技术，台积电解决了传统eFlash在28纳米以下的扩展难题。RRAM和MRAM凭借其高可靠性和逻辑兼容性，为MCU、传感器等芯片提供了“存储-逻辑”一体化解决方案，满足了汽车、IoT、工业等特定场景的存储需求。台积电的RRAM和MRAM技术已从研发转入商业化阶段，未来将进一步扩展到6纳米和5纳米节点。

随着边缘计算、智能驾驶等场景对本地存储需求的爆发，台积电的eNVM技术成为支撑下一代智能设备的关键底层技术之一。相比之下，三星和英特尔在eNVM领域的商业化进程相对滞后。台积电通过将先进制程与特色技术结合，推动芯片架构从“功能集成”向“系统重构”演进，并与英飞凌、联发科、恩智浦等头部客户联合研发，形成了“工艺-IP-产品”闭环，为客户提供从芯片设计到系统集成的一站式解决方案。

未来，台积电计划推出3D RRAM MCU与硅光子集成平台，并实现自旋轨道转矩（SOT）RRAM量产，进一步巩固其在特色工艺领域的全球领导地位。这一技术路径不仅为客户提供性能与成本的最优解，更将重塑半导体行业的创新范式。
